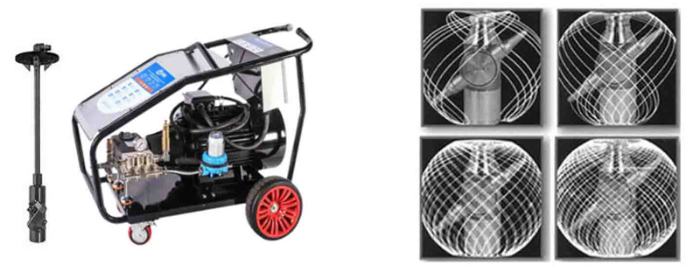

该系统主要应用于吨桶及小型槽罐反应釜等容器类的内部自动清洗。利用高压泵的高压水通过该喷头产生高压水射流的冲击力来对容器内壁进行自动清洗，同时水流驱动喷头实现公转和自转同时工作，进而实现水射流空间网状轨迹清洗。高达1024条的高压水射流清洗轨迹真正实现空间360°轨迹叠加无盲点全覆盖自动清洗。
高压三维清洗总成用高压软管与高压泵连接，更换吨桶清洗时，无需移动吨桶，只需要将高压三维清洗喷头总成放入吨桶内，开泵即可工作，方便快捷。
系统组成:
高压泵 + 高压软管 + 高压三维清洗总成
喷头驱动:
水流驱动
清洗方式:
自转 + 公转，网状轨迹水射流清洗
轨迹数量:
1024条（两喷嘴）2048条（四喷嘴）
喷头转速:
5‑60转/分
固定方式:
无需固定，立式放置，可随意移动
有效射程:
2‑3米
| 型号 | 最高泵压 | 流量范围 | 喷嘴口径 | 清洗周期 |
|---|---|---|---|---|
| PSR‑3DHP‑S200 | 200KG | 15‑180L/M | 1.0‑4.0MM | 3‑20MIN |
| PSR‑3DHP‑S400 | 400KG | 18‑190L/M | 1.0‑4.0MM | 3‑20MIN |
| PSR‑3DHP‑S600 | 600KG | 20‑200L/M | 1.0‑3.0MM | 3‑20MIN |
| PSR‑3DHP‑S800 | 800KG | 20‑230L/M | 1.0‑3.0MM | 5‑20MIN |

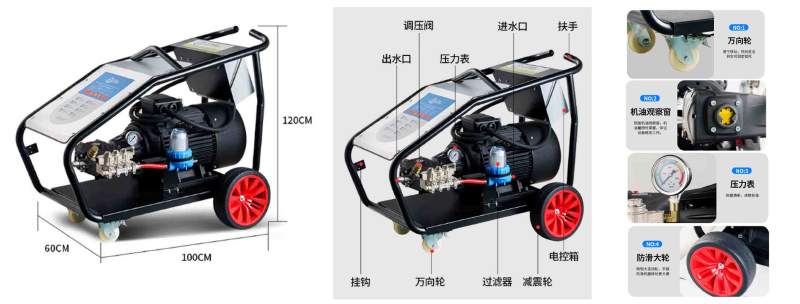

高压泵
High‑pressure Pump
高压柱塞泵头。
三相异步电机。
调压阀。
压力表。
过滤器。
电控箱。
手推车或机架。
高压软管。

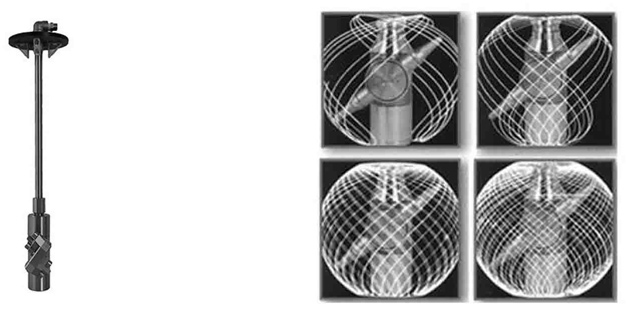

PSR‑3DHP‑A 高压三维清洗总成
该总成主要应用于吨桶及小型槽罐反应釜等容器类的内部自动清洗。利用高压泵的高压水通过该喷头产生高压水射流的冲击力来对容器内壁进行自动清洗，同时水流驱动喷头实现公转和自转同时工作，进而实现水射流空间网状轨迹清洗。高达1024或2048条的高压水射流清洗轨迹真正实现空间360°轨迹叠加无盲点全覆盖自动清洗。
组成结构:
端盖 + 高压硬管 + 高压三维喷头
驱动方式:
水流驱动
通过口径:
66‑120MM
接口尺寸:
1/2"内螺纹
清洗方式:
自转 + 公转，网状轨迹水射流清洗
轨迹数量:
1024条（两喷嘴）2048（四喷嘴）
有效射程:
2‑3米
总成重量:
8KG
| 型号 | 最高承压 | 流量范围 | 喷嘴口径 | 清洗周期 |
|---|---|---|---|---|
| PSR‑3DHP‑A‑200 | 200KG | 15‑180L/M | 1.0‑4.0MM | 3‑20 MIN |
| PSR‑3DHP‑A‑400 | 400KG | 18‑190L/M | 1.0‑4.0MM | 3‑20 MIN |
| PSR‑3DHP‑A‑600 | 600KG | 20‑200L/M | 1.0‑3.0MM | 3‑20 MIN |
| PSR‑3DHP‑A‑800 | 800KG | 20‑230L/M | 1.0‑3.0MM | 5‑20 MIN |
| PSR‑3DHP‑A‑1000 | 1000KG | 20‑250L/M | 1.0‑3.0MM | 5‑20 MIN |
特殊型号
Special Model
| -D(坚固耐用型) | 内部传动结构配件采用表面硬化，更加坚固耐用 |
| -OT(油罐专用型) | 密封配件耐油，耐泥沙特点，适用于油罐清洗 |
| -L(喷嘴加长型) | 针对于远距离清洗，加长喷嘴,标准长度500MM |
| -HT(高温型) | 密封耐高温，适用于温度高于85℃的使用工况 |
| -T(耐有机溶剂型) | 采用耐有机溶剂的密封，适用于有机溶剂的工况 |
| -A(耐碱型) | 采用耐强碱的密封配件，适用于有强碱的清洗工况 |
| -CA(防撞型) | 增加了防撞护板设计，适用于容易发生碰撞的工况 |
| -R(自动回位型) | 喷头工作完毕以后，喷杆自动回位到竖直状态 |
| -CT(经济型) | 轻量化精简结构设计，降低使用成本。 |
型号举例：PSR‑3DHP‑A‑600‑D

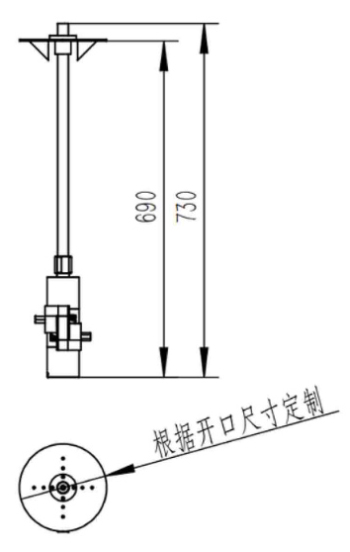

外形尺寸
Overall Dimension
喷头直径：55或66 MM
高度：730 MM（可定制）
中心通过口径：105‑150 MM
偏置通过口径：65‑100 MM
接口尺寸：1/2"
喷嘴接口：M12*1.5
特有技术
Unique Technology
特有的泄压密封技术，防止瞬间水锤效应。
脉动压力缓冲技术，防止密封发生疲劳损坏。
特有高压机械密封结构，确保长时间可靠耐用。
采用自润滑材质的高压密封材料，确保运行无泄露
大扭矩行星齿轮传动系统，确保承受高压时转动平稳。
细分的齿轮分度，密集的清洗轨迹，实现轨迹叠加无盲点清洗。
特有的离心式动压平衡密封技术，确保减速器箱不渗漏，无二次污染。
特有的流线型整流集束喷嘴设计，确保水射流远距离有效打击力
压力流量表
Pressure Flow Meter
| 喷嘴口径 | 200BAR | 500BAR | 750BAR | 1000BAR | 1500BAR |
|---|---|---|---|---|---|
| 1.0 | 6.93 | 10.9 | 13.293 | 15.287 | 18.574 |
| 1.5 | 15.61 | 24.56 | 29.95 | 34.44 | 41.85 |
| 2 | 27.76 | 43.66 | 53.25 | 61.23 | 74.4 |
| 2.5 | 46.3 | 72.83 | 88.82 | 102.13 | 124.1 |
| 3.0 | 66.67 | 104.87 | 127.9 | 147.07 | 178.71 |
| 3.5 | 92.03 | 145.52 | 178.22 | 220.58 | 252.05 |
| 4.0 | 120.21 | 190.07 | 232.78 | 268.8 | 392.21 |
