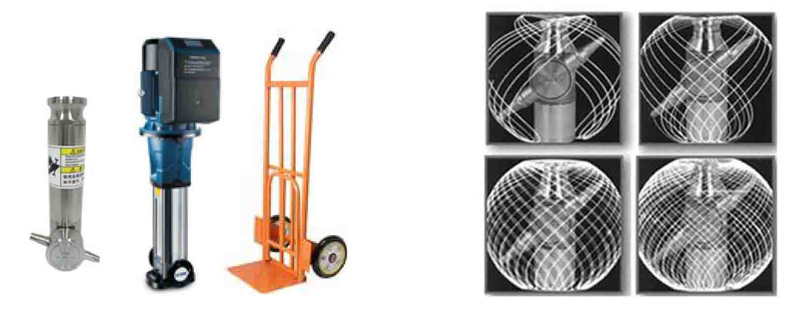

该系统主要应用于残留物容易清洗的大型槽罐反应釜等容器类的内部自动清洗。利用增压泵的水通过该喷头产生水射流的冲击力来对容器内壁进行自动清洗，同时水流驱动喷头实现公转和自转同时工作，进而实现水射流空间网状轨迹清洗。密集的水射流清洗轨迹真正实现空间360°轨迹叠加无盲点全覆盖自动清洗。
系统组成:
离心泵 + 软管 + 三维清洗喷头
喷头驱动:
水流驱动
清洗方式:
自转 + 公转，网状轨迹水射流清洗
轨迹数量:
252条清洗轨迹
喷头转速:
5-15转/分
清洗时间:
5-20分钟
安装方式:
软管吊装清洗
| 型号 | 有效距离 | 离心泵压 | 工作流量 | 泵功率 |
|---|---|---|---|---|
| PSR-3DLP-S05 | 5-10M | 5-12KG | 120-220L/M | 7.5KW |
| PSR-3DLP-S10 | 8-13M | 5-10KG | 140-260L/M | 11KW |
| PSR-3DLP-S15 | 10-18M | 4-10KG | 160-280L/M | 15KW |

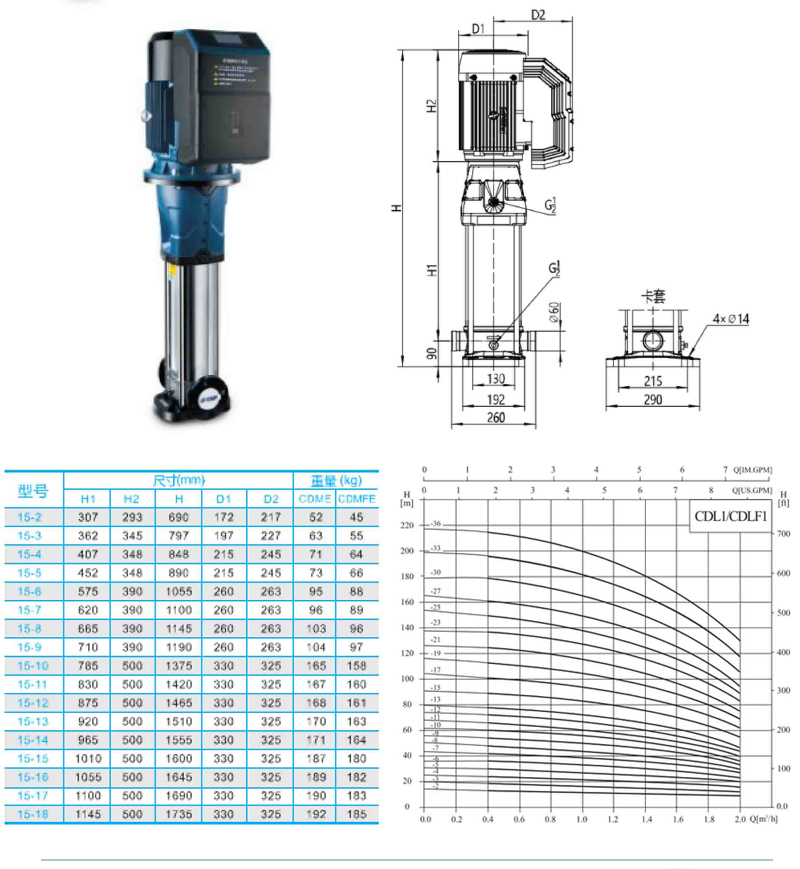

泵参数
Pump Parameters

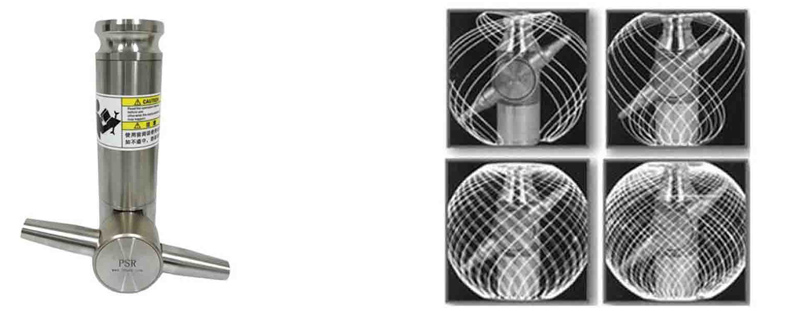

PSR-3DLP-20三维清洗喷头
Low Pressure 3D Cleaning
该产品主要应用于污垢附着强度不高的槽罐反应釜等容器类的内部自动清洗。利用水射流产生的冲击力来对容器内壁进行自动清洗，同时水流驱动喷头实现公转和自转同时工作，进而实现水射流空间网状轨迹清洗。密集的网状水射流清洗轨迹真正实现空间360°轨迹叠加无盲点全覆盖自动清洗。
驱动方式:
水流驱动
接口尺寸:
2"(DN50)
使用压力:
3-20KG
流量范围:
280-860L/M
转速范围:
5-20转/分
轨迹数量:
292条
有效射程:
15-20M
喷头重量:
6.5KG
安装方式:
吊装、倒置、横置均可
| 型号 | 类型 | 类型特点 |
|---|---|---|
| PSR-3DLP-20 | 基本型 | 标准配置，无特殊结构配置 |
| PSR-3DLP-20-D | 坚固耐用型 | 增加了防震结构,更加坚固耐用，适用于移动式清洗工况 |
| PSR-3DLP-20-F | 快速旋转型 | 加快了喷头的旋转速度，减少30-40%清洗的时间 |
| PSR-3DLP-20-S | 短喷嘴型 | 喷嘴长度更加短小，适用于入口受限的工况 |
| PSR-3DLP-20-T | 耐溶剂型 | 采用全氟密封材料，材料适用于有机溶剂清洗的工况 |
| PSR-3DLP-20-HT | 耐高温型 | 适用于温度在80-220℃的温度使用 |
| PSR-3DLP-20-OT | 油罐专用型 | 密封采用耐油材质，并且采用导电密封，适用于油罐清洗 |
| PSR-3DLP-20-A | 耐碱型 | 密封材料采用耐碱材料，适用于碱性环境的工况 |

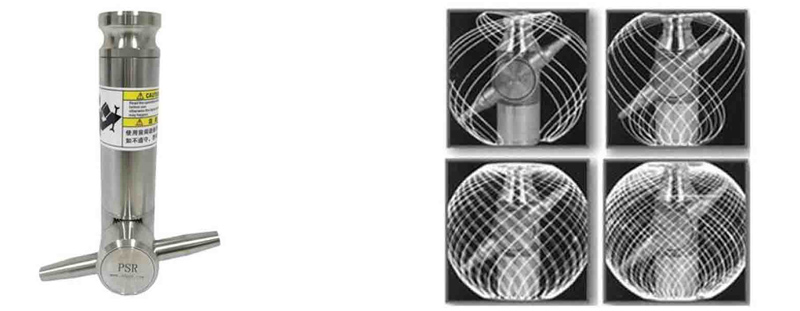

PSR-3DLP-10三维清洗喷头
Low Pressure 3D Cleaning
该产品主要应用于污垢附着强度不高的槽罐反应釜等容器类的内部自动清洗。利用水射流产生的冲击力来对容器内壁进行自动清洗，同时水流驱动喷头实现公转和自转同时工作，进而实现水射流空间网状轨迹清洗。密集的网状水射流清洗轨迹真正实现空间360°轨迹叠加无盲点全覆盖自动清洗。
驱动方式:
水流驱动
接口尺寸:
1.5"(DN40)
使用压力:
3-20KG
流量范围:
110-340L/M
转速范围:
5-20转/分
轨迹数量:
252条
有效射程:
6-12米
喷头重量:
4.5KG
安装方式:
吊装、倒置、横置均可
| 型号 | 类型 | 类型特点 |
|---|---|---|
| PSR-3DLP-10 | 基本型 | 标准配置，无特殊结构配置 |
| PSR-3DLP-10-D | 坚固耐用型 | 增加了防震结构,更加坚固耐用，适用于移动式清洗工况 |
| PSR-3DLP-10-F | 快速旋转型 | 加快了喷头的旋转速度，减少30-40%清洗的时间 |
| PSR-3DLP-10-S | 短喷嘴型 | 喷嘴长度更加短小，适用于入口受限的工况 |
| PSR-3DLP-10-T | 耐溶剂型 | 采用全氟密封材料，材料适用于有机溶剂清洗的工况 |
| PSR-3DLP-10-HT | 耐高温型 | 适用于温度在80-220℃的温度使用 |
| PSR-3DLP-10-OT | 油罐专用型 | 密封采用耐油材质，并且采用导电密封，适用于油罐清洗 |
| PSR-3DLP-10-A | 耐碱型 | 密封材料采用耐碱材料，适用于碱性环境的工况 |

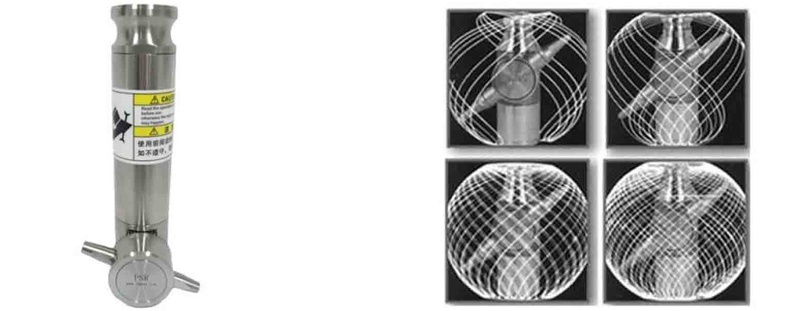

PSR-3DLP-03三维清洗喷头
Low Pressure 3D Cleaning
该产品主要应用于污垢附着强度不高的槽罐反应釜等容器类的内部自动清洗。利用水射流产生的冲击力来对容器内壁进行自动清洗，同时水流驱动喷头实现公转和自转同时工作，进而实现水射流空间网状轨迹清洗。密集的网状水射流清洗轨迹真正实现空间360°轨迹叠加无盲点全覆盖自动清洗。
驱动方式:
水流驱动
接口尺寸:
1"(DN25)
使用压力:
3-20KG
流量范围:
40-120L/M
转速范围:
5-20转/分
清洗轨迹:
212条
有效射程:
3-5米
喷头重量:
3.5KG
安装方式:
吊装、倒置、横置均可
| 型号 | 类型 | 类型特点 |
|---|---|---|
| PSR-3DLP-03 | 基本型 | 标准配置，无特殊结构配置 |
| PSR-3DLP-03-D | 坚固耐用型 | 增加了防震结构,更加坚固耐用，适用于移动式清洗工况 |
| PSR-3DLP-03-F | 快速旋转型 | 加快了喷头的旋转速度，减少30-40%清洗的时间 |
| PSR-3DLP-03-S | 短喷嘴型 | 喷嘴长度更加短小，适用于入口受限的工况 |
| PSR-3DLP-03-T | 耐溶剂型 | 采用全氟密封材料，材料适用于有机溶剂清洗的工况 |
| PSR-3DLP-03-HT | 耐高温型 | 适用于温度在80-220℃的温度使用 |
| PSR-3DLP-03-OT | 油罐专用型 | 密封采用耐油材质，并且采用导电密封，适用于油罐清洗 |
| PSR-3DLP-03-A | 耐碱型 | 密封材料采用耐碱材料，适用于碱性环境的工况 |

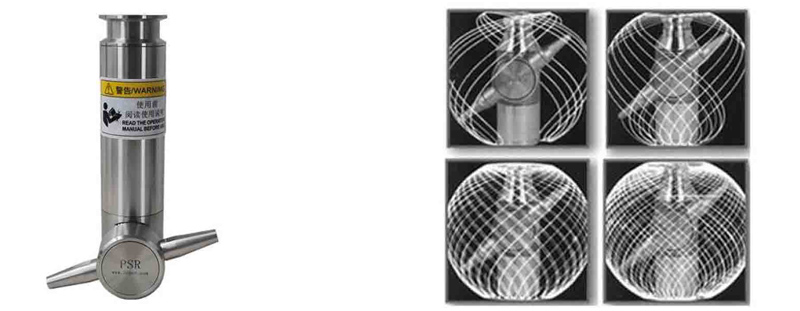

PSR-3DLP-HG 卫生级三维清洗喷头
该产品主要应用于有卫生级要求的槽罐反应釜等容器类的内部自动清洗。喷头内部采用自润滑材料，无油润滑，采用不与水接触的独立行星齿轮传动系统，利用水射流产生的冲击力来对容器内壁进行自动清洗，同时水流驱动喷头实现公转和自转同时工作，进而实现水射流空间网状轨迹清洗。密集的网状水射流清洗轨迹真正实现空间360°轨迹叠加无盲点全覆盖自动清洗。
驱动方式:
水流驱动
清洗方式:
自转+公转，网状轨迹水射流清洗
使用压力:
3-20KG
转速范围:
5-20转/分
清洗角度:
空间360°无盲点全覆盖清洗
接头方式:
卫生卡箍接头
安装方式:
吊装、倒置、横置均可
| 型号 | 接口外径 | 有效射程 | 流量范围 | 轨迹数量 | 重量 |
|---|---|---|---|---|---|
| PSR-3DLP-HG-03 | 50.5MM | 3-5M | 40-120L/M | 212条 | 3.5KG |
| PSR-3DLP-HG-10 | 64MM | 6-12M | 110-340L/M | 252条 | 4.5KG |
| PSR-3DLP-HG-20 | 77.5MM | 15-20M | 280-860L/M | 292条 | 6.5KG |

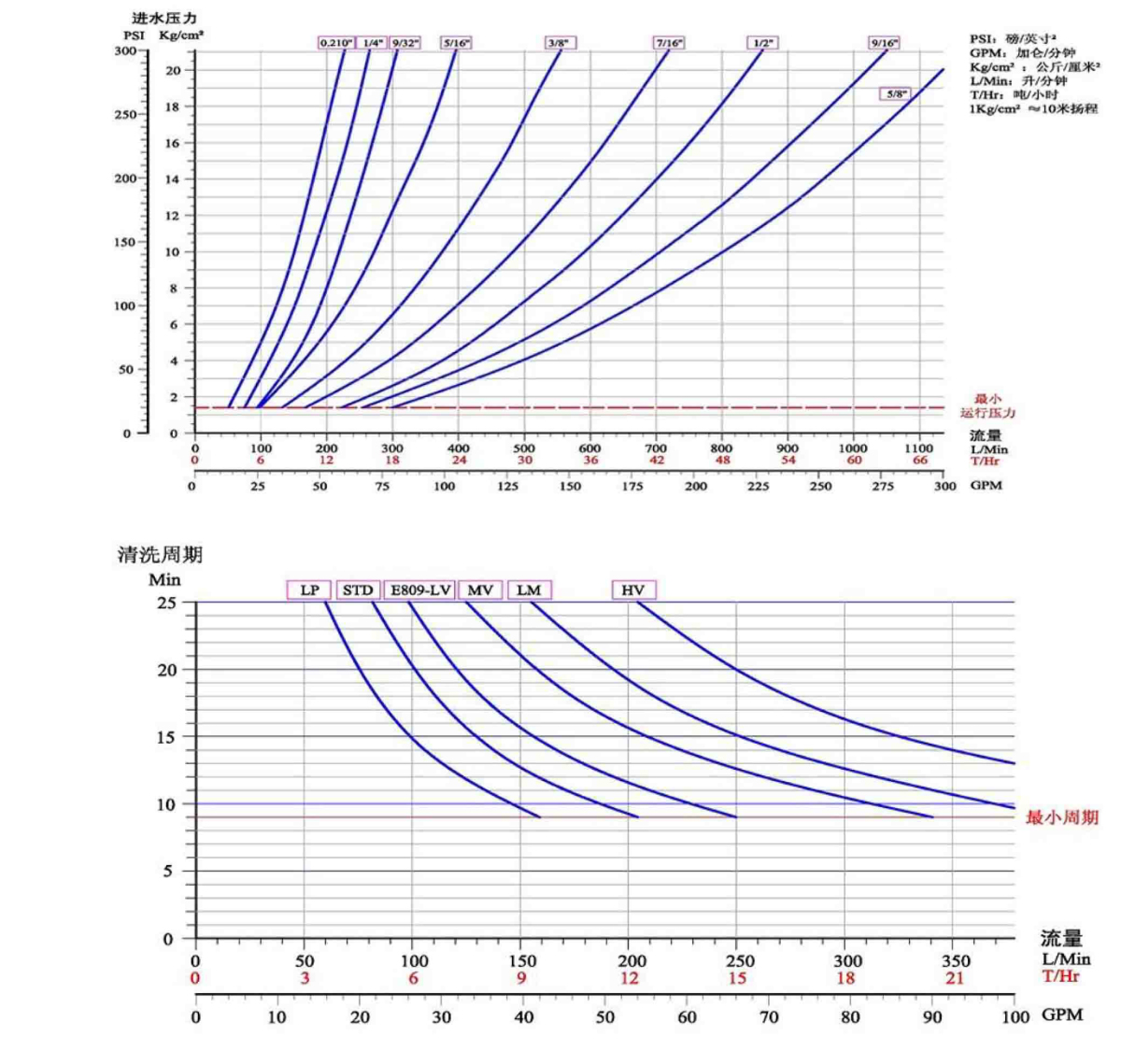

参数曲线
Parametric Curve
